ZP127矿用自动洒水骄装置（以下简称控制装置），适用于煤矿井下采掘面、大巷、通风净化水幕、皮带机装载点的自动洒水喷雾控制。联系电话：13371251917  QQ：3480576641（济宁东达机电销售部）

该装置通过ZP-127Z矿用自动洒水骄装置主控箱、DFB-20-127矿用隔爆型电磁阀配用各种不同功能的传感器，实现自动控制喷雾或洒水功能。通过喷雾或洒水不仅能实现防尘、骄，同时还能降低有害气体的浓度，对有效防止尘肺病危害，确保煤矿安全生产将起到十分重要的作用。

装置采用集成电路、选频放大，抗干扰性好，使用方便，电磁阀承受水压能力强，动作灵活可靠。

ZP127矿用自动洒水骄装置结构特点

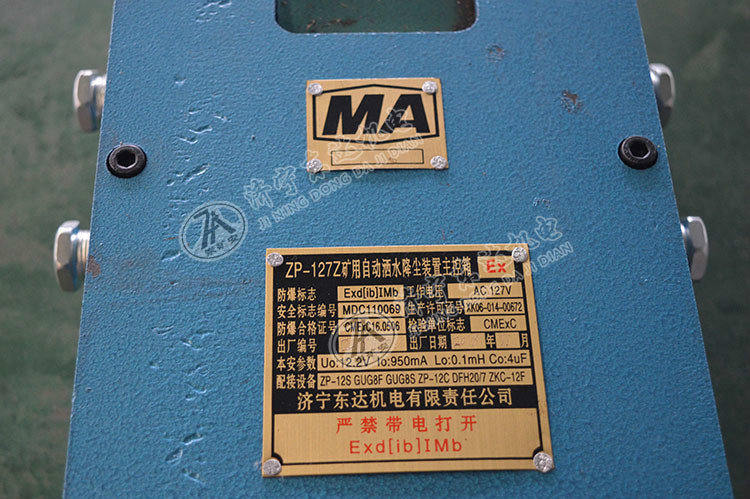

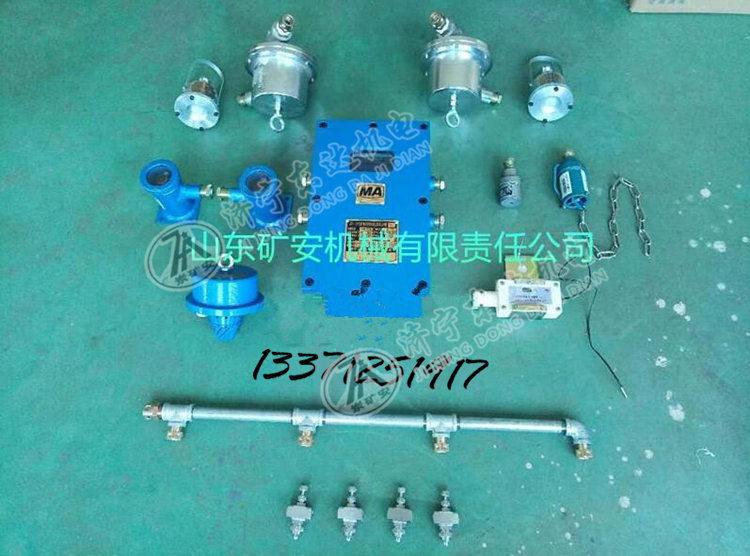

1装置的组成: ZP-127Z矿用自动洒水骄装置主控箱,各种传感器，隔爆电磁阀。

2装置中各设备之间的联系功能

2.1 矿用本安型声控传感器：当声音≥90dB时发出指令信号。

2.2 矿用本安型触控传感器：当斜度≥10°时发出指令信号。

2.3 矿用本安型光控传感器：当环境亮度≥10Lux时发出指令信号。

2.4 矿用本安型红外线传感器：当有遮挡物时发出指令信号。

2.5 矿用本安型烟雾、温度传感器：当温度≥65°时发出指令信号。

2.6控制器：接收声控传感器发出指令信号，经延时触发延时时间1s-520s后，控制隔爆电磁阀通与断。

2.7隔爆电磁阀：控制水源，使其开启或关闭。

ZP127矿用自动洒水骄装置工作原理

当控制器接收到矿用本安型声控传感器发来的信号识别后，控制执行机构动作，打开隔爆电磁阀，进行洒水喷雾骄，经过延时5-520秒后，控制器自动控关闭隔爆电磁阀，从而控制洒水工作。

ZP-12S矿用自动洒水骄装置用红外线传感器

工作电压：12V、DC

工作电流: ≤35mA

输入信号：红外线信号

输出信号：开关信号。在有遮挡物的条件下，传感器导通，输出开信号；在无遮挡物的条件下，传感器断开，输出端无信号输出。
