一、概述
EC022WS是一款集成了触摸按键、开关及 LED 灯光开关与亮度调节的单通道触摸芯片。使用该芯片可以实现单路触摸按键与单路触摸开关功能，以及 LED 灯光的触摸开关控制和亮度调节。具有如下功能特点和优势：
①灯光亮度可根据需要随意调节，选择范围宽，操作简单方便。
②可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。
③应用电压范围宽，可在 2.4~5.5V 之间任意选择。
④应用电路简单，外围器件少，加工方便，成本低。
⑤控制输出 PMW 信号频率达 20KHz，无频闪效果*。
⑥抗干扰特性好。芯片级 ESD 达±4KV，EFT 可达±4KV 以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。
二、 特性
工作电压：2.4~5.5V
工作频率：4MHz
触摸输入：一路（TI）
选项输入：三路（OP1/OP2/OP3）
控制输出：一路（SO）
三、以下为详细功能说明：
1、不带亮度记忆不带亮度缓冲的 LED 触摸无级调光功能如下：
①初始上电时，SO 输出全低电平，LED 灯不亮。
②短按触摸（触摸持续时间小于 550ms），可实现灯光的开关亮灭控制。一次短按触摸，灯
亮；再一次短按触摸，灯灭。多次短按，依此循环。灯光点亮或关灭时，无亮度缓冲。且
每次开灯的亮度固定为*高亮度，对应输出 PWM 信号的高电平占空比为 100。
③长按触摸（触摸持续时间大于 550ms），可实现灯光无级亮度调节。一次长按触摸，灯光
亮度逐渐降低，松开时停在当时的亮度，若长按时间超过 3 秒钟，则灯光亮度达到低后
不再变化；再一次长按触摸，灯光亮度逐渐升高，松开时停在当时的亮度，若长按时间超
过 3 秒钟，则灯光亮度达到*高后不再变化。多次长按，依此循环。低亮度的 PWM 信
号占空比为 2%，*高亮度为 100。灯不亮的情况下，长按触摸也可开灯。此种情况下，
按键按下后首先以*高亮度亮灯，若超过 550ms 后仍未松开，则开始向下无级调光。
④点击触摸和长按触摸可在任何时候随意使用，相互之间功能不受干扰和限制。
2、带亮度记忆不带亮度缓冲的 LED 触摸无级调光功能是在不带亮度记忆不带亮度缓冲的 LED 触摸无级调光功能的基础上增加了亮度记忆功能。即在电源不断电的情况下，每次短按触摸关灯时的亮度会被记忆保存，下次触摸开灯时会以此亮度作为初始亮度。开灯后*次调光的方向由之前记忆的亮度值来决定，若记忆亮度值大于 50%，则向下调光；若记忆亮度值小于 50%，则向上调光。初始上电或断电后重新上电，*次开灯的初始亮度固定为 100*高亮度，*次调光的方向固定为向下调光。
3、LED 三段触控调光，【高->中->低->灭】循环
①初始上电时，SO 输出全低电平，LED 灯不亮。
②*次触摸，灯光为高亮度；第二次触摸，灯光为中档亮度；第三次触摸，灯光为低档
亮度；第四次触摸，灯灭。多次按键，依此循环。高中低三档亮度对应的输出 PWM 信号
占空比分别为 100、40%、10%。
4、LED 三段触控调光，【低->中->高->灭】循环
①初始上电时，SO 输出全低电平，LED 灯不亮。
②*次触摸，灯光为低档亮度；第二次触摸，灯光为中档亮度；第三次触摸，灯光为高
亮度；第四次触摸，灯灭。多次按键，依此循环。低中高三档亮度对应的输出PWM信号
占空比分别为 10%、40%、100。

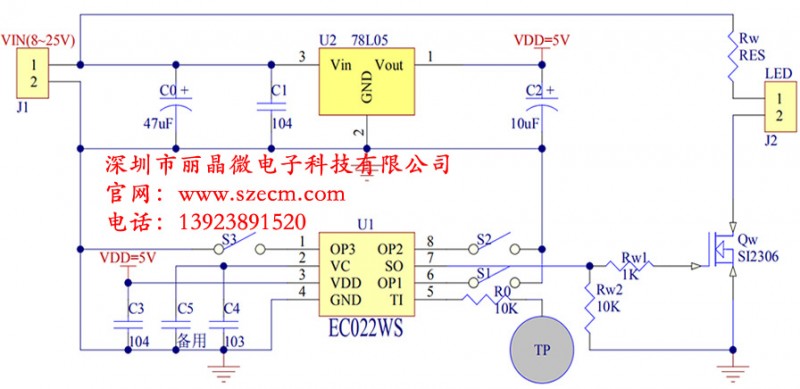

五、应用电路图
注： 当介质材料及厚度等差异较大时，可通过调整 VC 与 GND 之间的 C4 电容来调节触摸灵敏度。建议的取值范围在 102~104 之间，典型值为 103，在此范围内，电容容值越大，灵敏度越高，电容容值越小，灵敏度越低。电容材质方面，插件时建议选择涤纶电容，贴片时建议优先选择 NPO 电容，其次 X7R 电容也可以，不可用 Y5V 瓷片电容。以下参数数据仅供参考，具体以实际为准。
