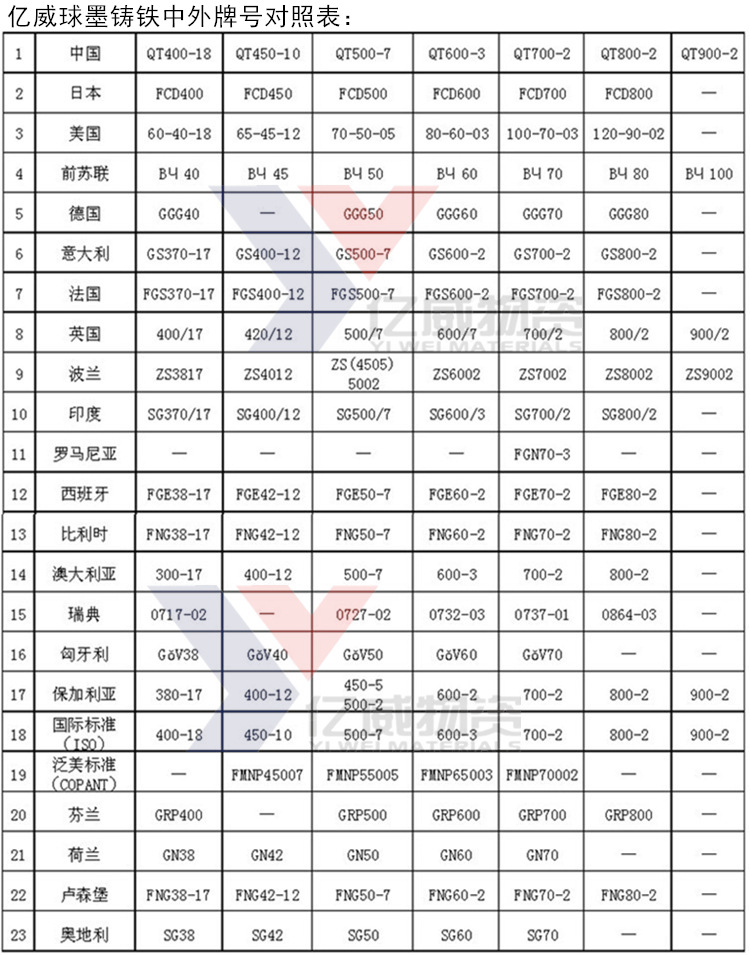

点击图片查看原图
中文名QT700-2球墨铸铁
材料名称球墨铸铁
牌 号QT700-2
标 准GB 1348-2009
适用范围适于对强度要求较高的零
材料名称：球墨铸铁
牌号：QT700-2
标准：GB 1348-2009
●特性及适用范围：
为珠光体型球墨铸铁，具有较高强度、*性，低韧性（低塑性）。适于对强度要求较高的零件， 如柴油机和汽油机的曲轴、凸轮轴、部分磨床、铣床、车床的主轴、球磨机齿轴、小型水轮机主轴等。
●化学成份：
碳 C ：3.08～3.30
硅 Si：2.49～3.13
锰 Mn：0.55～0.61
硫 S ：0.017～0.022
磷 P ：0.045～0.052
●力学性能：
抗拉强度 σb (MPa)：≥700
条件屈服强度 σ0.2 (MPa)：≥420
伸长率 δ (%)：≥2
硬度 ：225～305HB
●热处理规范及金相组织：
热处理规范：（由供方定，以下为某试样的热处理规范，供参考） 800℃，正火
金相组织：石墨+珠光体+少量铁素体
*销售水平连铸无气孔无沙眼灰口铸铁/球墨铸铁/*铸铁，沙铸铸铁板/沙铸铸铁棒/沙铸铸铁环/沙铸铸铁饼，均可定制
简介
铸铁
英文名：cast iron
含碳量在2%以上的铁碳合金。工业用铸铁一般含碳量为2.5%～3.5%。碳在铸铁中多以石墨形态存在，有时也以渗碳体形态存在。除碳外，铸铁中还含有1%～3%的硅，以及锰、磷、硫等元素。合金铸铁还含有镍、铬、钼、铝、铜、硼、钒等元素。碳、硅是影响铸铁显微组织和性能的主要元素。铸铁可分为：
①灰口铸铁。含碳量较高（2.7%～4.0%），碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。熔点低（1145～1250℃），凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。由于片状石墨存在，故*性好。铸造性能和切削加工较好。用于制造机床床身、汽缸、箱体等结构件。其牌号以“HT”后面附两组数字。例如：HT20-40（*数字表示低抗拉强度，第二组数字表示低抗弯强度）。
②白口铸铁。碳、硅含量较低，碳主要以渗碳体形态存在，断口呈银白色。凝固时收缩大，易产生缩孔、裂纹。硬度高，脆性大，不能承受冲击载荷。多用作可锻铸铁的坯件和制作*损的零部件。
③可锻铸铁。由白口铸铁退火处理后获得，石墨呈团絮状分布，简称韧铁。其组织性能均匀，*损，有良好的塑性和韧性。用于制造形状复杂、能承受强动载荷的零件。
④球墨铸铁。将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁。碳全部或大部分以自由状态的球状石墨存在，断口成银灰色。比普通灰口铸铁有较高强度、较好韧性和塑性。其牌号以“QT”后面附两组数字表示，例如：QT45-5（*组数字表示低抗拉强度，第二组数字表示低延伸率）。用于制造内燃机、汽车零部件及农机具等。
⑤蠕墨铸铁。将灰口铸铁铁水经蠕化处理后获得，析出的石墨呈蠕虫状。力学性能与球墨铸铁相近，铸造性能介于灰口铸铁与球墨铸铁之间。用于制造汽车的零部件。
⑥合金铸铁件。普通铸铁加入适量合金元素（如硅、锰、磷、镍、铬、钼、铜、铝、硼、钒、锡等）获得。合金元素使铸铁的基体组织发生变化，从而具有相应的耐热、*、耐蚀、耐低温或无磁等特性。用于制造矿山、化工机械和仪器、仪表等的零部件。
分类方法 分类名称 说明
按断口颜色 灰铸铁 该铸铁中的碳大部分或全部以自由状态的片状石墨形式存在，其断口呈暗灰色，有一定的力学性能和良好的被切削性能。
白口铸铁 白口铸铁是组织中完全没有或几乎完全没有石墨的一种铁碳合金，其断口呈白亮色，硬而脆，不能进行切削加工，很少在工业上直接用来制作机械零件。由于其具有很高的表面硬度和*性，又称激冷铸铁或冷硬铸铁
麻口铸铁 麻口铸铁是介于白口铸铁和灰铸铁之间的一种铸铁，其断口呈灰白相间的麻点状，性能不好，极少应用
按化学成分 普通铸铁 是指不含任何合金元素的铸铁，如灰铸铁、可锻铸铁、球墨铸铁等
合金铸铁 是在普通铸铁内加入一些合金元素，用以提高某些特殊性能而配制的一种*铸铁。如各种耐蚀、耐热、*的特殊性能铸铁
按生产方法和组织性能分 普通灰铸铁 这种铸铁中的碳大部分或全部以自由状态的片状石墨形式存在，其断口呈暗灰色，有一定的力学性能和良好的被切削性能，普遍应用于工业中
孕育铸铁 这是在灰铸铁基础上，采用“变质处理”而成，又称变质铸铁。其强度、塑性和韧性均比一般灰铸铁好得多，组织也较均匀。主要用于制造力学性能要求较高，而截面尺寸变化较大的大型铸件
可锻铸铁 可锻铸铁是由一定成分的白口铸铁经石墨化退火而成，比灰铸铁具有较高的韧性，又称韧性铸铁。它并不可以锻造，常用来制造承受冲击载荷的铸件
球墨铸铁 简称球铁。它是通过在浇铸前往铁液中加入一定量的球化剂和墨化剂，以促进呈球状石墨结晶而获得的。它和钢相比，除塑性、韧性稍低外，其他性能均接近，是兼有钢和铸铁优点的优良材料，在机械工程上应用广泛
特殊性能铸铁 这是一种有某些特性的铸铁，根据用途的不同，可分为*铸铁、耐热铸铁、耐蚀铸铁等。大都属于合金铸铁，在机械制造上应用较广泛
