灭火器干粉/二氧化碳灌装设备使用操作的介绍

 灭火器灌装机 的设计原则:

(1)所设计的工艺规程应能保证机器零件的加工质量(或机器的装配质量)，达到设计图样上规定的各项技术要求。

(2)应使工艺过程有较高的生产率，使产品尽快投放市场。

(3)设法降低制造成本

(4)注意减轻工人的劳动强度，保证生产安全。

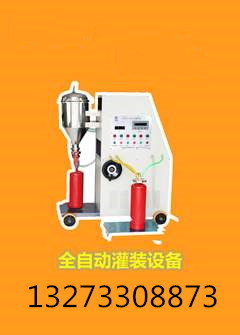

灭火器灌装机产品概述

1、 性能：本机采用了真空射流技术，可从仓库中自动吸粉，自动灌装，灌装自动停止，自动清洗过滤系统，并具有适用于生产厂家的连续灌装等功能，真正意义上完成了灌装自动化。

2、 结构：主要由电器控制部分、压力传感及显示系统、动力系统、过滤系统、灌装管路、升降系统等组成。

3、 特点：本产品具有体积小，重量轻，移动方便，灌装速度快，灌装精度高，“省时、省工、省电”三省。自动化程度高等特点。

4、 卖点：本产品获得了专利，从仓库自动吸粉，自动灌装，灌装自动停止，自动清洗过滤系统，过滤系统采用进口过滤器。此机具备二次保护功能，大大增长了机器的使用寿命，并采用了相序保护装置，使真空泵及动力系统防止了反转现象发生，部分电器采用了CE标志产品，产品销往欧美、东南亚二十多个城市。

  干粉灭火器灌装机，是鸿源机械公司科研人员参照国内外灭火器生产的要求和特点设计、制造的新产品，它的成功标志着消防灌装自动化步入了一个新台阶。自动生产线配置相关高精度传感器，在可编程序控制器（PLC）的控制下，对速度、位置、重量、扭矩、密封性等各项参数进行测试和监控，形成闭环控制系统。而各工位传递、动作采用气压传动控制，实现了光、机、电、气、动于一体的自动化设备。该产品主要由以下单元组成：托辊输送机、原装剂源装置、粗灌、精灌系统、振动装阀、瓶阀旋紧、加压工位、泄漏检查、贴标签或丝带打印等，其各组成部分，既可做为一个独立单元工作，又能有机结合在一起，生成一条自动化的生产线。节省人力、产出量高，每条生产线只需2-3人即可完成组装工作。以4kg灭火器为例：每小时产出成品220个。本公司为拥有50年的生产经验而自豪，它可应客户的特殊要求生产各种用于灭火器生产的设备。

灭火器灌装机主要技术参数

2．1  生产能力：     4kg灭火器    220瓶/时

2．2  输送线速度：                 6 米/分

2．3  灌装速度：                   30kg/分

2．4  装量精度：                   ≤0.7%

2．5  气驱压力：                   0.4—0.8Mpa

2．6  电源配线：                   AC380V/220V/50Hz

  灭火器灌装机安装

灭火器灌装机运抵现场后，首先把辊子输送机主输送线和逆传递线放置地平面连接，随后调整输送机的垂直和平行。以地平面为基准整条线的垂直度不得低于11级，托辊两端支撑架的平行度不低于10级。再安装输送机两端的托盘升降机构。由于升降接盘和输送机的传递方式为摩擦转动，所以在调整主动轮（输送机辊子传动轮）与被动轮（接盘的辊子传动轮）之间的距离时不能大于1mm（主动轮为钢件，从动轮为聚氨脂件）。当然，在安装时视情况而定，以升降自如、没有冲击即可。然后按照粗灌装、精灌装、振动插阀、旋紧机构、充气装置、气密机械臂等顺序，依次定位于输送机旁，而各工位之间的定位距离，以主工位拦截器底孔为准。再把真空装置、除尘装置、原装剂源及支架搁置在生产线后面合理摆放，把粗灌装的吸粉管经真空装置和剂源出粉口相接，而吸气管则接到真空装置即可，精灌装的补粉管一端和精灌储粉筒连接，另一头与剂源的另一出粉口接连，把整机用气动气源和储气筒出口接好，整机的传递、定位、气源由空压机供给。除尘装置有两条管线，一条接于粗灌，另一条线用于精灌除尘。粗灌称重传感器的传感线与粗灌称重仪连接，精灌称重传感器的传感线与精灌称重仪连接，其连接方式为对接。然后接好电源配线，采用AC380V/200V/50Hz。

  液体灌装广泛适用于食品、医药日化、油脂等各行业，可对不同高粘度流 体进行灌装。灌装头插入被灌装液体的容器时，灌装头下端灌装口处的液体出 口与抽负压管品都处于被灌装容器内，容器中产生负压，通过灌装口将液体吸 入容器内，由于灌装头内的残液较多，灌装过程中灌装头会产生滴漏，并且残 液可能会倒流入灌装机内，同时，灌装头内的液体排不出，降低了灌装头的精 度和使用寿命。

干粉灭火器灌装机操作方法




干粉灌装机是结合实际灌装的特点，开发设计的新产品，它采用了真空射流技术，将干粉快速吸入被装筒体灭火器干粉灌装机的灌装方法

1、检查软管连接处是否松动。

2、接通电源。

3、本机试用时应接上地线，电源接通后试机检查气泵转向是否与要求的方向一致。

4、将干粉灌装机吸粉管卸下，把吸粉端盖上旁边的吸气管与贮粉筒的吸粉口连接好。

5、把需灌装的筒体放在电子称称台上，把灌装端盖盖在待装筒体上，按下去皮键,这时称台上回到O位。

6、打开启动开关，泵开始工作，这时吸粉管放入粉源，粉通过管道被吸入筒体内，当称量将接近定值时，可通过吸粉管适当减轻吸粉量，一旦达到设定的称量时，拿出吸管，灌装结束。

维修方面要注意：

1、灌充设备应有专人负责保养，定期进行检查。鸿源产品质量保障，全程质量监控，细致入微，且拥有完美的售后体系，为用户正确选择正确规格型号的产品，让您买的放心用的舒心，让您永无后顾之忧。鸿源机械全部仓库现货供应，专业定制：工程师专业选型报价，各种材质非标产品皆可洽谈定做！如有需要，请联系我们

2、灌充设备应安装在干燥通风的工作场所。

3、当发生电源无法接通，应打开机柜后门检查漏电保护开关是否跳开

如无动作，则应用摇表检查220V电源线对外的绝缘电阻是否小于10M，并应查出故障部位，排除故障，方可继续进行灌充工作。

  灭火器灌装机售前售后服务

1、为用户正确选择所需规格型号的产品　　　

2、满足用户的特殊设计

鸿源机械有限公司本着服务用心、品质至上、交货准时、价格合理一直是我们坚持的理念。希望我们的合作、会给您带来“质”高无尚的好运。
